名称：输电线路模拟导线覆冰监测装置

型号：FH-9007-III

系统功能

  输电线路覆冰后，导线的综合荷载会发生变化。目前市面上的几种覆冰监测装置是直接安装在输电线路导线或绝缘子串上，需要停电安装，工作量大，成本相对较高。

  我司自主研发生产的模拟导线覆冰监测装置，其思路是在线路杆塔上悬挂一根与线路导线同型号、同材质的模拟导线，以产生与线路相同气象条件下的覆冰情况，并通过测量模拟导线重量的变化来确定覆冰的厚度，从而等同推测输电线路导线的综合荷载和覆冰厚度，该系统算法简单、安装简单安全，不涉及线路带电安装，能方便准确的实现对输电线路导线覆冰的实时监测，可满足电路部门输电线路覆冰预警的要求。

监测原理

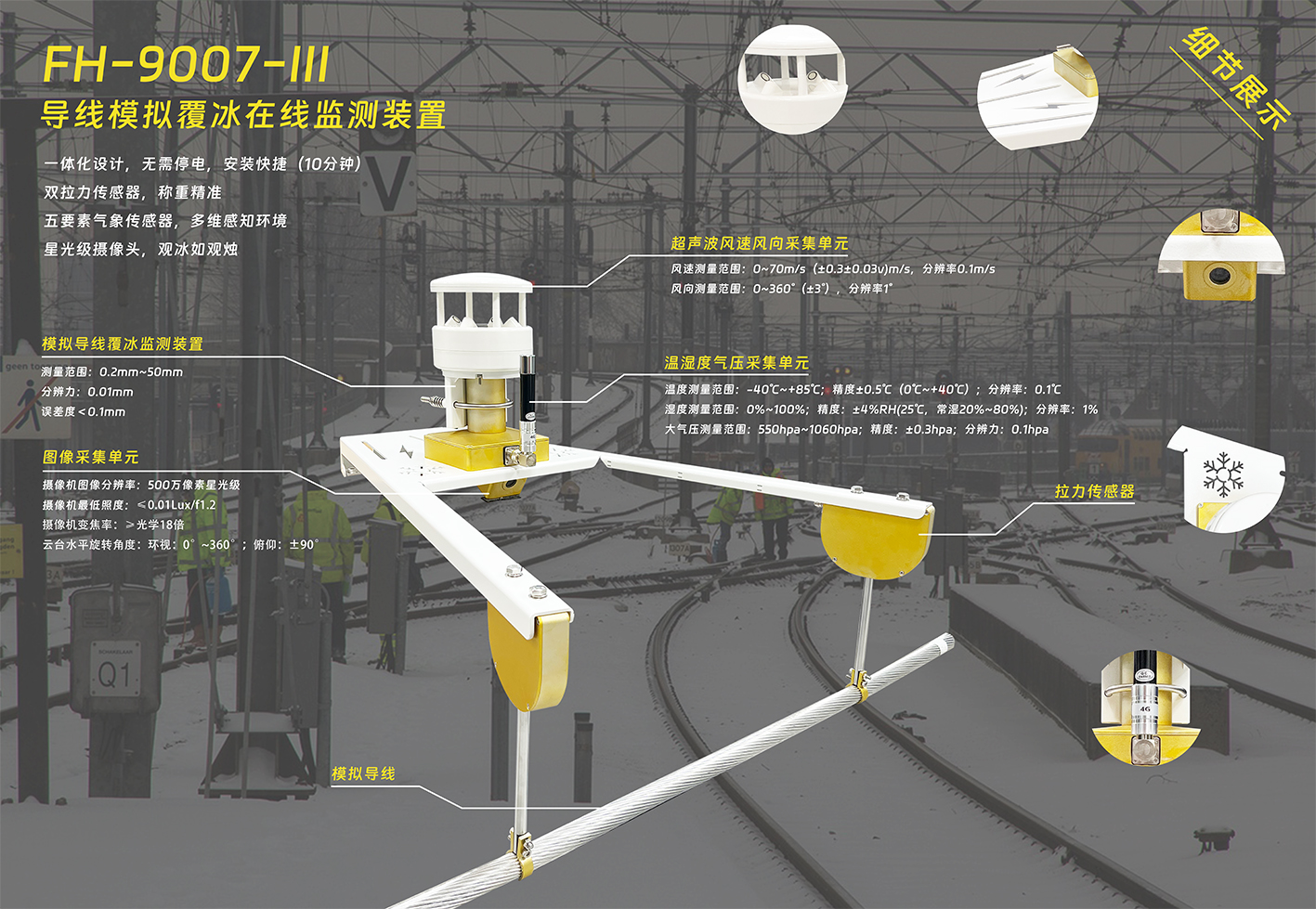

  模拟覆冰监测装置由监测主机、图像采集单元、模拟覆冰采集单元、模拟导线等组成。监测主机内装有拉力传感器，能实时测量模拟导线的重量，摄像机能获取模拟导线上的图像信息，观察模拟导线覆冰形成的发展过程；模拟导线是悬挂在监测主机头下，与线路导线同型号、同材质，通过监测主机悬挂在线路杆塔上，与线路基本等高且同方向，这样模拟导线处在与输电线路导线等同环境下，经受与实际导线相同的覆冰条件，能较好地呈现实际导线覆冰的情况。
