输电线路覆冰智能在线监测解决方案｜三类监测技术选型指南

2026-07-13

我国高海拔、山区输电线路冬季极易形成雨凇、雾凇覆冰。冰层会显著增加导线荷载，引发导线舞动、绝缘子冰闪，严重时造成断线、倒塔事故，进而引发区域性大面积停电，对电网安全稳定运行构成重大威胁。

传统人工雪地巡检模式存在多重局限性：山区冬季道路通行困难、冰情观测存在滞后性；登塔户外作业安全风险高，人力运维成本投入大；且无法实现24小时全域冰情实时感知，难以支撑电网数字化主动防灾预警体系建设。

针对线路覆冰防控需求，目前行业内形成三类成熟在线监测技术路线，可适配不同线路投运年限、运维条件、覆冰区域工况，下文为专业选型分析。

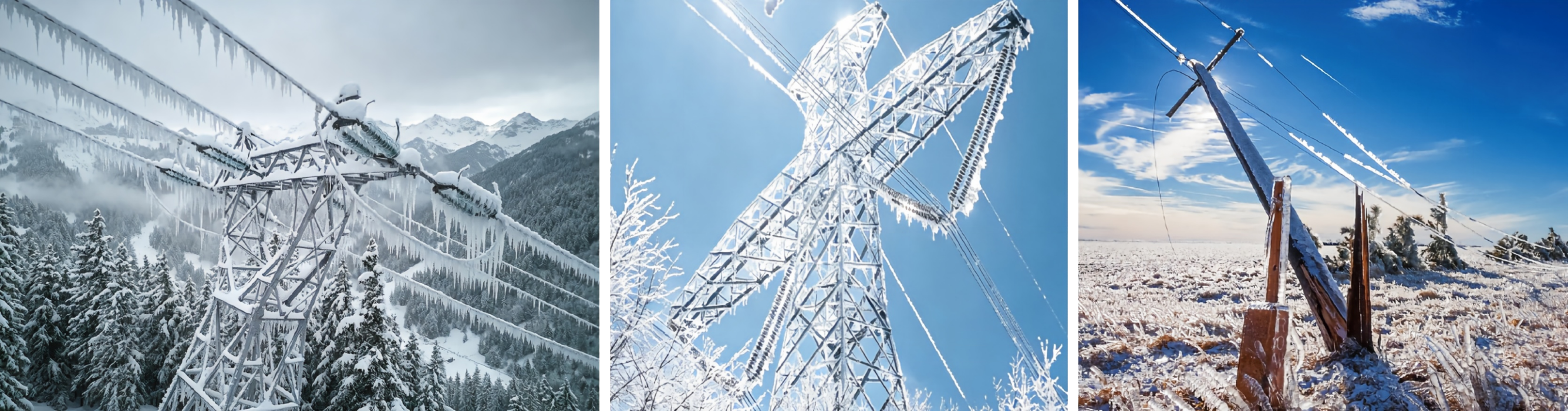

图一输电线路覆冰实拍

三大主流覆冰在线监测方案对比

绝缘子拉力监测方案

依托耐张串张力数据测算覆冰厚度，设备架构成熟稳定，项目初期投入经济友好。可长期精准捕捉导线整体张力、荷载变化，适配新建标准化主干线路配套部署。受野外风扰、复杂冰型存在小幅数据波动，需配合现场工况校准；需停电完成标准化安装，可同步搭配可视化设备，即可实现数据+画面双向核验。

杆塔图像监测方案

搭载塔上摄像装置，可远程实时直观呈现导线覆冰实景，施工过程不触碰高压带电导线，部署灵活快捷。能够全天候远程目视巡检线路状态，是运维直观研判的优质辅助手段。雨雪浓雾天气会对镜头视野产生一定影响，可选配镜头加热除霜配件优化成像，搭配拉力传感设备组合使用，可完善全维度监测数据。

模拟导线融合称重监测方案

杆塔悬挂同规格模拟导线，集成拉力传感、高清摄像、五要素气象单元多维采集；全程无需停电施工，多组数据交叉校验大幅降低误报，可适配老旧线路改造；仅平原轻冰区单独部署经济性偏弱。

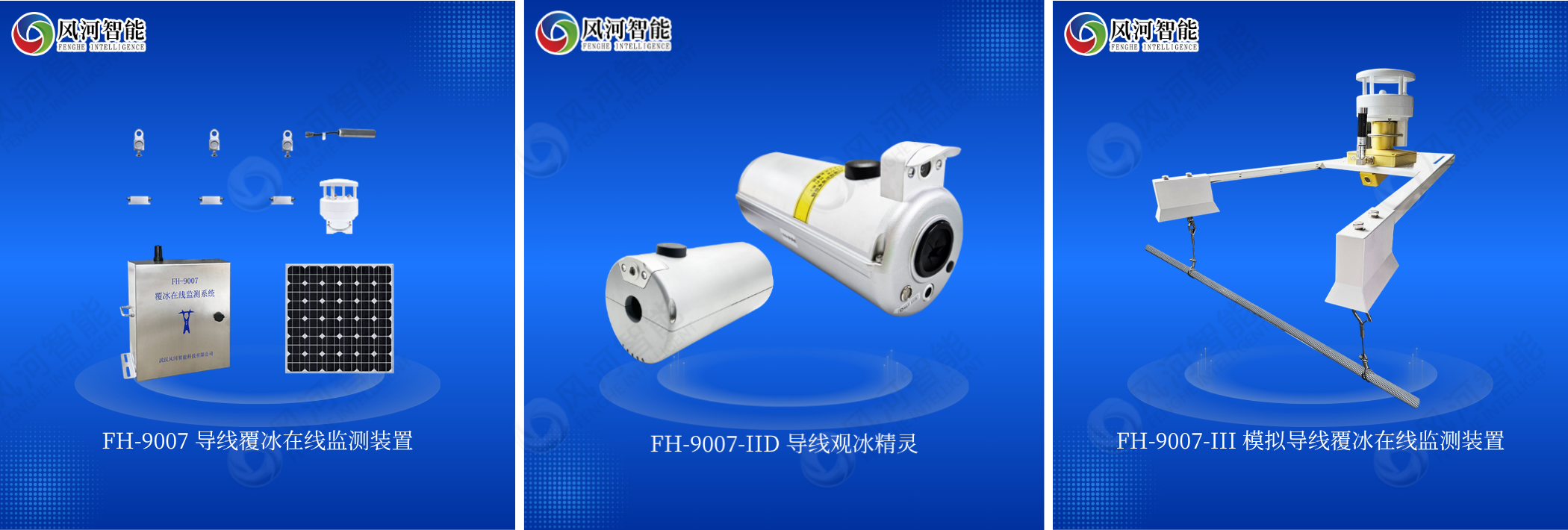

图二 FH-9007系列产品

FH-9007系列全场景覆冰监测终端产品对比表
产品全称	适配场景	核心优势	核心参数/指标
FH-9007 导线覆冰	新建220kV/500kV耐张主干线路；	1. 标准化配套设备； 2. 集成多维度监测能力； 3. 适配新建电网工程统一规划关键参数；	1. 拉力传感器支持7T~55T多量程定制，测量精度0.2级； 2. 双轴倾角监测范围±30°，精度≤±0.1°； 3. 集成温湿度、风速风向采集模块； 4. 太阳能供电+ 4G全网通传输，同步监测覆冰厚度、导线弧垂、微风振动。
	大跨距常规输电线路；
FH-9007-IID 导线观冰精灵	已投运带电主干线路；	1. CT感应取电； 2. 支持带电安装，无需停电； 3. AI智能识别冰型冰厚，多级告警推送；	1. 1600万像素红外相机，最低照度0.01Lux，夜间清晰成像； 2. 导线测温范围-40~120℃，测温精度±1℃； 3. 整机IP66双层防水防护，整机重量3kg，轻量化易安装； 4. 支持短信、APP、微信三级分级告警，AI自动识别冰层形态与厚度。
	重冰区关键输电通道；
FH-9007-III 模拟导线覆冰	老旧农网支线；	1. 杆塔快速安装，不接触高压导线； 2. 符合国网标准； 3. 适配老旧电网改造；	1. 单杆塔10分钟快速完成安装作业； 2. 双拉力传感采集，覆冰厚度测量精度±2mm； 3. 集成五要素微气象监测站； 4. 500万星光级相机，0.0001lux超低照度夜视成像； 5. 符合国网Q/GDW 1242标准，一体化太阳能独立供电。
	停电施工受限山区线路；

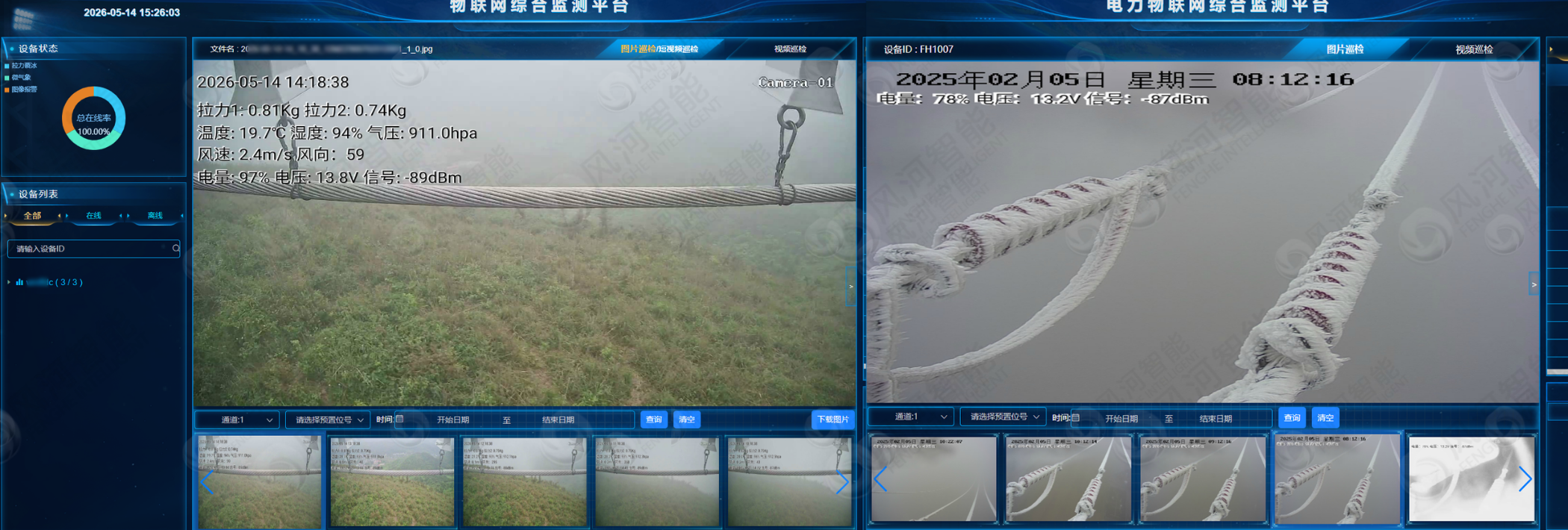

图三后台可视化终端

配套电力物联网云平台

三款监测终端共用自研一体化线路在线监测云平台，助力电网搭建无人值守自动化观冰站，核心功能如下：

实时可视化GIS看板依托电子地图汇总冰厚、导线拉力、现场视频、微气象等多维监测数据，全局冰情一目了然。
历史数据回溯分析 支持自定义时间区间导出冰情变化曲线，为冰灾复盘、线路抗冰设计优化提供完整数据支撑。
分级智能预警推送 可自定义冰厚、低温、大风等告警阈值，告警信息精准推送至对应片区运维人员，实现隐患早发现。
远程设备运维管控 远程调整数据采集周期、设备复位、摄像参数调试，大幅减少外勤现场作业频次。
终端自主故障诊断 设备自动识别供电、通信异常故障并主动上传告警，降低常态化人工巡检压力。

图四 FH-9007系列产品安装实拍

覆冰灾害易引发链式电网故障，难以完全杜绝。依托多源融合在线监测设备，可提前捕捉微小覆冰隐患、精准量化冰层数据，从源头阻断冰灾连锁故障传导，大幅降低断线、倒塔等重大电网事故发生概率。

整套系统替代传统人工踏雪巡检，实现7×24小时全域自动化冰情监测，有效降低运维人力投入、消除登塔巡检安全隐患，助力电网构建数字化、主动式冬季防冰防灾体系。
